微機繼電保護測試儀交流電流輸出的校準

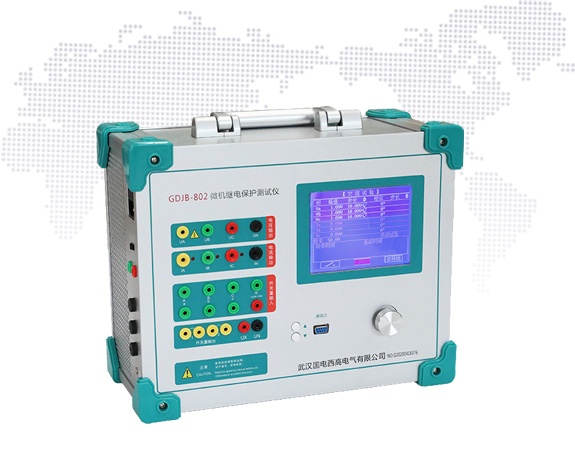

GDJB系列繼電保護測試儀是在國電西高參照電力部頒發的《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它采用可單機獨立運行，亦可聯接筆記本電腦運行的先進結構，主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小，精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。

微機繼電保護測試儀進行交流電流輸出校準：

1.交流電流輸出幅值誤差

設置被檢測試儀50Hz頻率下的各相輸出交流電流，用校準標準分別測出各相的電流輸出數據并記錄。

設校準標準的顯示數據為IN，機電保護測試儀交流電流輸出值為Ix。

交流電流輸出值的絕對誤差和相對誤差的計算見下式：

絕對誤差：Δ=Ix-IN；

相對誤差：γ=*100%。

式中：

Δ-被校機電保護測試儀輸出值絕對誤差；

γ-被校機電保護測試儀輸出值相對誤差；

Ix-被校機電保護測試儀設定輸出值，A；

IN-校準標準顯示值，A。

2.輸出交流電流的頻率誤差和幅頻特性

交流輸出回路接入負載電阻。設置恒定的測試儀輸出交流電流為5A，同時帶上阻性負載，改變輸出頻率，使其在(0-1000)Hz范圍變化，用頻率表分別測出實際的頻率值并計算出相應誤差，并根據在設置的不同頻率下所顯示出的電流值進行幅頻特性測試。

3.輸出交流電流響應速度

在純電阻負載條件下，用數字存儲示波器記錄測試儀接通電流過程中輸出的交流電流幅值為Imax的波形圖，在波形圖上測量電流幅值由10%上升至90%的時間;用數字存儲示波器記錄在斷開電流的過程中輸出的交流電流幅值為Imax的波形圖，在波形圖上測量電流幅值由90%下降至10%的時間。

4.輸出交流電流總諧波畸變率

在負載為0.5Ω的條件下，設置測試儀輸出交流1A(5A)，用失真度儀表測量總諧波畸變率。
