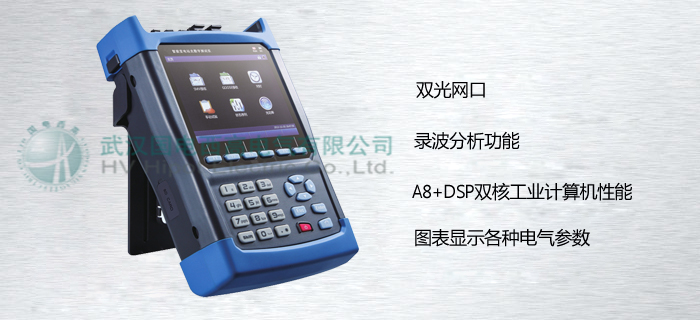

GDDT6000 智能變電站光數字測試儀

GDDT6000 智能變電站光數字測試儀廣泛適用于 110kV 及以上電壓等級智能變電站。采用手持式儀表結構設計，卻擁有豐富的測試功能。可用于保護測控裝置、智能終端、合并單元、互感器等設備的快捷測試。它集高精度測量與多種功能于一體，以同類最優秀的性能，打造智能變電站測試的全新體驗。

可等同或替代以下產品

變電站測試儀、變電站綜合測試儀、智能變電站綜合測試儀、光數字測試儀、手持光數字測試儀、變電站試驗設備、手持示波表、數字示波表、手持式示波表、示波器、合并單元單體測試儀、光功率測試儀、智能終端單體測試儀、互感器校驗儀、GOOSE開入開出測試儀、SV采樣測試儀、SV回路測試儀

• 支持IEC 61850-9-1/2、IEC 60044-7/8(FT3和FT3擴展)、GOOSE、IRIG-B、IEEE1588等標準規約，可接入智能變電站過程層、間隔層之間的任意網絡節點收發報文
• 支持智能變電站全站系統配置文件(SCD、ICD、CID)解析，實現采樣值、采樣通道信息、GOOSE信號的自動配置
• 支持SMV、GOOSE報文檢測，可對報文進行異常統計。具有遙信、遙測量監測功能，遙測量可采用表格、波形、矢量圖、序量等方式進行監測
• 支持IEC60044-7/8(FT3)采樣值報文收發功能，可選2.5Mbps、5Mbps、10Mbps傳輸波特率
• 支持多種SMV報文采樣率設置，可選4K、12.8K
• 支持IEC 61850-9-1/9-2/9-2LE報文收發，報文ASDU數目1~8可選
• 支持報文監測以及報文錄波(標準pcap格式)
• 支持核相測試功能
• 支持IRIG-B以及IEEE 1588對時方式，提供時間同步以及查看時鐘源時間功能
• 可以模擬合并單元(MU)輸出IEC 61850-9-1/9-2、IEC 60044-7/8光數字報文，對光數字繼電保護裝置進行測試
• 支持SMV多個狀態按預先設定序列輸出測試，最大狀態數可達10個。測試結果清晰明了，GOOSE動作以試驗結果列表方式給出
• 支持直流法則試光數字電壓、電流互感器、變壓器的極性
• 支持光功率測量，測量范圍：-31dbm~-14dbm，可測量光波長：1310nm
• 大屏幕圖形彩色液晶顯示，直觀友好的界面菜單，信息詳細直觀，按鍵操作方便易用
• 采用電池供電，方便攜帶使用，一次充滿電后可正常使用6小時以上
• 自適應識別IEC61850 9-1、IEC61850 9-2、FT3、GOOSE、IEEE1588、IRIG_B等報文，并顯示出報文內容
• 采用5.6寸真彩大屏，內置程序操作簡單方便，
• 能夠同時發送4個SMV控制塊、4個GOOSE 控制塊，能同時對兩個SMV控制塊的信號進行分析對比，能同時接收處理10個GOOSE控制塊的數據。
• 自帶錄波功能，錄波容量可達20MB以上，錄波時長可自由設定
• 內置光功率測試功能，在測試接收報文的同時，對光功率進行檢測，輕松實現了光纖鏈路檢查
