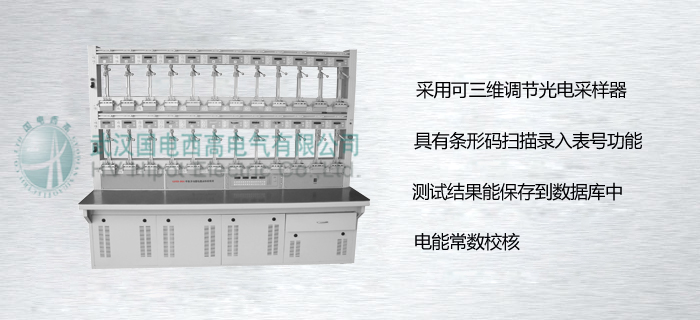

GDYB-D24 單相多功能電能表檢驗裝置

使用環境溫度： 23℃±1℃；使用環境濕度：40%～60%R.Ｈ.；

單相： AC220V±33V；頻率：50±2.5Hz

• 量程： 220V（可選240V）；
• 調節范圍： 0~120%
• 調節細度： 優于 0.01%
• 輸出穩定度： ≤0.03%/3分鐘
• 輸出失真度： ≤0.5%
• 輸出容量： 15VA/表位
• 負載特性： 阻性、感性和容性
• 容性負載： 小于4uF

• 量程： 0.1A、0.25A、1A、2.5A、5A、10A、25A、100A
• 調節范圍： 0~120%，最大輸出電流：120A
• 調節細度： 優于 0.01%
• 輸出穩定度： ≤0.03%/3分鐘
• 輸出失真度： ≤0.5%
• 最大輸出容量： 350VA
• 負載特性： 阻性、感性
• 啟動電流輸出： 5mA(最小)，準確度：≤5%

穩定度： ≤0.05%/3分鐘，起動功率：準確度≤5%（電流5mA以上）；

調節范圍： 0~359.99°，調節細度：0.01°

調節范圍： 45~65Hz，調節細度：優于0.01 Hz

• 標準電能表配置：

  GD5101C-23： 單相寬量程標準電能表，準確度等級：0.1級

• 掛表數量： 6~60表位
• 多路電壓互感器：
  • 準確度等級： 0.01級
  • 額定負載： 10 VA/路
• 輸入輸出接口：
  • 每個表位提供光電采樣器/脈沖信號兼容輸入接口；
  • 每個表位配置多路脈沖選擇器，提供有無功、需量周期信號、時段投切信號、時鐘信號輸入端口；
  • 每個表位提供可分別控制485通訊口；
• 監視儀表：
  • 電壓
    • 準確度： 0.5%RG
    • 顯示位數： 31/2位（百分比顯示，100%=220V）
    • 分辨率： 0.1%
  • 電流
    • 準確度： 0.5%RG
    • 顯示位數： 31/2位（百分比顯示，100%=5A）
    • 分辨率： 0.1%
  • 相位（V/A）
    • 測量范圍（θ）： 0-359.9°
    • 準確度： 0.5°
    • 顯示位數： 31/2位
    • 分辨率： 0.1°
  • 頻率
    • 準確度： 0.05%（45-65Hz）
    • 顯示位數： 31/2位
    • 分辨率： 0.01Hz
• 誤差處理系統：
  • 每個表位配置獨立的誤差處理器
  • 可實現誤差計算、顯示，校驗復位，表位485分、合控制，手動尋標記等功能
  • 誤差顯示位數： 6位
  • 脈沖錯接線輸入保護
• 光電采樣器：
  • 可三維調節
  • 可采樣全電子表的LED頻閃信號
• 機械結構
  • 臺體采用一體式或分體式結構
  • 掛表架采用鋁合金材料制成
  • 臺面板采用防火防熱材料，上敷絕緣墊
  • 外形尺寸

  一 體 式	表位	表架	尺寸：長*寬*高mm		分 體 式	表位	表架	尺寸：長*寬*高mm
  	6	1	1600×750×1600			24	1	2200×700×1920
  	12	1	1600×750×1900			32	2	1800×700×1920
  	24	1	2350×750×1900			40	2	2000×700×1920
  	32	2	1800×750×1900			48	2	2200×700×1920
  	40	2	2000×750×1920			60	2	2000×700×1920
  	48	2	2200×750×1920			柜體	600×800×1920

• 其它：
  • 裝置配置有方便檢定用的電流接線柱
  • 裝置配置大電流短接線
  • 裝置每個表位配置一套485線等
  • 裝置配置有急停開關
  • 操作方式：可采用臺體鍵盤操作或PC機操作
