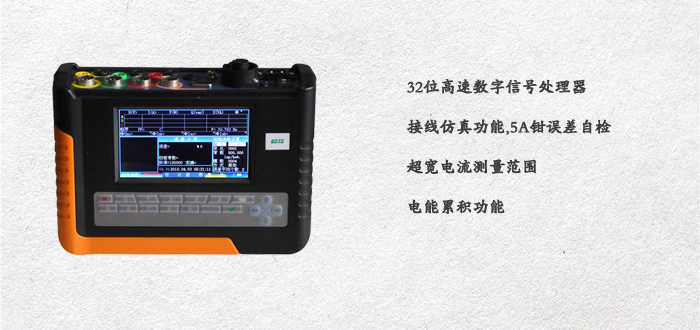

GDYM-3M三相電能表多功能現場校驗儀

1，最新功能

32 位高速數字信號處理器

采用 TI 的 32 位高速 1 2 0MHz DSP ，及 AD 公司的高性能 6 通道 16 位 AD ，開發成功多功能寬量程的數字乘法器，采用浮點運算，保證計算準確度。

2， 接線仿真功能

儀器在不接入電壓、電流信號的情況下，在辦公室就可模擬現場的各種接線，得出相應的接線結果。此功能，可作為培訓查線的工具使用，提高現場工作人員的查線技能。

5A 鉗誤差自檢

儀器內可產生 5A 、 0.5A 的電流信號加到 5A 、 100A 鉗上，以測量鉗表的誤差。

解決了 5A 、 100A 鉗在使用時間長了以后誤差變化的問題。可隨時了解鉗表的閉合情況，提醒工作人員清潔鉗口 。

3，超寬電流測量范圍

500 倍電流范圍保證計量指標； 10000 倍電流顯示范圍。最小 1 mA 啟動電流。 高供高計時，空載也可識別接線。

4，電能累積功能

可以校驗沒有電能脈沖輸出的電能表，或做為測試節能指標。

5，無線稽查

全面檢測現場計量系統故障，核查高壓和低壓的綜合誤差。

其它性能

1. 采用 4.7 寸 16:9 工業級 TFT 寬彩屏，顯示清晰、美觀、信息量大、
2. 內容豐富。儀器的每一個功能都是一屏顯示，不用翻屏就能看見每一個功能的全部參數。讓用戶使用時一目了然。
3. 同時測量電能誤差、電壓、電流、有功功率、無功功率、相位、頻率、
4. 功率因數、并顯示矢量圖、查線結果。
5. 儀器內無可調電阻，所有誤差全部采用軟件修正。
6. 中文拼音輸入。
7. 帶 5A 、 100A 、 500A 、 1000A 鉗表， 直接測量低壓電流互感器的變比。
8. 可方便找出 CT 二次回路中的斷路、接觸不良、 CT 內部的匝間短路以及 CT 銘牌變比是否與 CT 實際變比相符等故障。
9. 實時測量 A 、 B 、 C 三相電壓、電流的 2-51 次諧波，及時了解電網的
10. 供電質量。
11. 測量 A 、 B 、 C 三相電壓、電流的波形。
12. 寬電源 45V-480V 工作。
13. 所有現場需要輸入的參數和下裝的數據均可由用戶自由定義。可下裝
14. 1000 個用戶的數據。 已經可以與多個營銷系統接口，實現數據的下裝和上傳。
