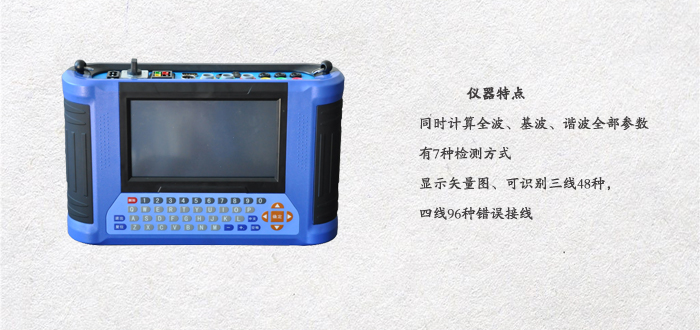

GDYM-3F三相電能表現場校驗儀

國電西高利用最新的科技進步，儀器實現了前所未有的功能。可同時對全波、基波、諧波進行精確的測量和計算。

高效的觸摸界面，使得在復雜界面下，也可清晰的選擇您感興趣的內容。如果您只想簡單的測試，和以前的儀器操作一樣簡單。如果您對諧波感興趣，我們測試了全部的諧波參數。

1. 同時計算全波、基波、諧波全部參數。在校驗界面，同時實時顯示全波基波的U、I、P、Q、VA、相角，以及諧波的合成U、I、P、Q、VA和百分比，U、I的正序、負序及零序含量，諧波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及諧波PF。
2. 校驗方式包括全波有功、全波無功、基波有功、基波無功、基波視在、全波視在、諧波有功等7種方式。可校驗全波表、基波表、諧波表的有功電能準確度及全波表、基波表的無功電能準確度。也可校驗視在電能表的準確度。
3. 可選任意一次諧波或多次諧波，計算合成的U、I、P、Q、VA和百分比，以及諧波有功電能。
4. 可單獨同時分析三相的諧波的各次U、I、P、Q、VA的含量及測量值，顯示51次諧波+PH、諧波-PH及占基波的百分比，以確定正反向諧波有功對計量的影響量。
5. 全波無功為基波和各次諧波無功的代數和。避免以往的90度移相法，在諧波下無功計量錯誤的情況。可按被測電能表的測量帶寬，選擇諧波次數。
6. 可同時檢測兩路被檢脈沖，同時檢測的被檢脈沖的常數、工作方式及脈沖個數可完全不同。
7. 過載2.4倍，所有測量點保證0.05%的準確度，保證CT二次額定電流為1A時的測量指標。500倍電流范圍保證計量指標；
8. 顯示矢量圖、可識別三線48種，四線96種錯誤接線以及CT二次交叉接線。
