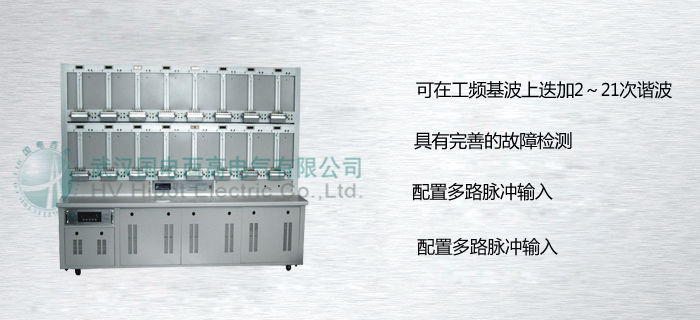

GDYB-S16 三相多功能電能表校驗裝置

產品介紹

GDYB-S16 三相多功能電能表校驗裝置，是根據國家最新標準和規程的要求．而精心研制開發的第三代電子程控式三相電能表多功能檢驗裝置。適用于0.2級及以下各種三相電能表（包括正弦無功表）的檢驗,它以簡潔美觀的外形、精致的工藝、完備的功能和優異的性能，定會受到您的青睞。

產品特點

設計合理，造型美觀。裝置掛表架和臺體框架采用專用鋁合金材料制作，臺面板由防火防熱纖維材料構成，整個裝置色彩柔和、比例協調、結構牢靠。工藝考究、外形漂亮耐看。
專用鍵盤操作和PC機操作并存，使用方便。本裝置配以鍵盤，鍵盤自帶液晶顯示屏，裝置的工作狀態一目了然．操作輕松自如。PC機控制軟件層次分明，界面美觀，使用靈活方便。
自動化程度高。在檢定電能表時只要人工參與掛表，調整好光電采樣器，并正確設計好表的參數后，所有檢定項目（包括預熱、潛動試驗、起動試驗、標準偏差的測定、基本誤差的測定）由PC機自動控制，一次完成。校表程序可按照國家規程，也可由用戶自定義。
光電采樣器可實現三維調節，既可采樣回轉式電能表的轉盤信號．也可接收電子式電能表的頻閃信號。
誤差處理系統能接收光電采樣器信號、安裝式電子表的輸出脈沖和標準電能表的高頻脈沖信號等。
相同類型（相線、額定電壓、標定電流相同），不同常數的電能表可同時校驗（限三種常數）。
可檢驗多功能電能表485口的通訊功能、需量誤差及時鐘誤差（要求表有時鐘信號輸出）。
可自動對回轉式電能表轉盤的黑標進行定位，方便做潛（起）動試驗。
可在工頻基波上迭加2～21次諧波，諧波的幅值和相位可隨要求設定。還可對輸出量進行諧波分析并繪制波形。
能自動測試各單元的電壓、電流、功率穩定度和三相總功率穩定度，能自動給出裝置監視儀表的比對誤差和輸出電量三相不對稱度指標。
裝置穩定度高，可靠性好，輸出功率大。電壓（電流）回路可帶任意性質的負載。
裝置具有完善的故障檢測、定位、保護和報警功能，以免人為的接線或操作錯誤而損壞裝置。
PC管理軟件還具備了功能完善的報表打印、數理統計和資產維護等功能。
配置高精度多路PT，可不脫鉤校驗單相表
具有電力載波通迅功能（東軟、鼎信、曉程）（此功能為選配）
配置多路脈沖輸入，有功正反相，四向限無功信號，一次接線，軟件控制，提高效率。

技術參數

裝置精度	0.05級、0.1級
電壓電流量程	輸出電壓檔位	57.7V、100V、220V、380V
	輸出電流檔位	0.025A、0.1A、0.25A、0.5A、1A、2.5A、5A、10A、25A、50A、100A
	最小輸出電流	0.3mA (≤5%)
輸出負載容量（32表位）	電壓輸出：800VA
	電流輸出：2000VA
電壓電流調節	調節范圍：（0%～120%）×量程
	調節細度：10%、1%、0.1%、0.01%
相位調節	調節范圍：0°～360°
	調節細度：10 °、1 °、0.1 °、0.01 °
頻率調節	調節范圍：45Hz～65Hz
	調節細度：1Hz、0.1Hz、0.01Hz
輸出功率穩定度	0.1級：0.05%/120s
	0.05級:0.02%/120s
輸出電壓電流失真度	電壓：≤0.3%
	電流：≤0.3%
諧波設置	諧波次數：2～21次
	諧波含量：電流2～21次≤40%(相對于基波)
	電壓2～21次≤40%(相對于基波)
	諧波相位：0°～359.99°
監視儀表	標準表顯示精度	電壓：0.01％
		電流: 0.01%
		相位：0.01
		頻率：0.01
