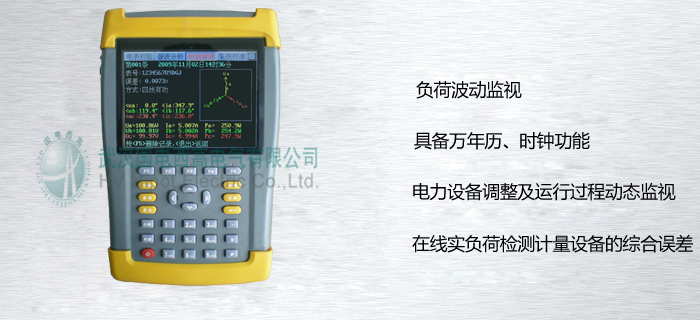

GDW-3000A 三相多功能用電檢查儀

GDW-3000A 多功能用電檢查儀是國電西高開發、研制的集電參量測量、電能表檢測、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和鉗形電流互感器，使儀器對各種參量的測量精度很高，同時現場接線簡便，無需斷開電流回路即可直接接入。

該儀器采用大屏幕彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，最多可存儲10000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。

儀器采用國電西高獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

本機操作時中可以打開后部的支架放在桌面使用，亦可手持操作使用。為方便手持操作，本機可增加固定手持操作的緊固帶。手持操作時可以將手固定在儀器的左側，保證了手持操作的方便靈活。

• 儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變等電能質量問題為一體的高精度測試儀器。
• 不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。
• 精確測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。
• 可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式。
• 電流回路使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、安全的進行測量。
• 可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。
• 可采用光電、手動、脈沖等方式進行電能表校驗。
• 測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、閃變、三相電壓允許不平衡度和電網諧波。
• 可分別顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。
• 負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。
• 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。
• 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價
• 具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理。
• 采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好
• 體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

• 電壓測量范圍：0~400V，50V、100V、200V、400V四檔自動切換量程
• 電流測量范圍： 0~500A，鉗形互感器為5A（Q）、25A（Q）、100A（Q）、500A（Q）四個檔位
• 相角測量范圍：0~359.9°
• 頻率測量范圍：45~55Hz

• 電 壓：±0.1%
• 電 流：±0.5%
• 有功功率：±0.5%
• 無功功率：±0.5%
• 電 能：±0.5%
• 頻 率：±0.05%
• 相 位：±0.2°

• 基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.
• 基波電壓和電流之間相位差的測量誤差：≤0.5°
• 諧波電壓含有率測量誤差：≤0.1％
• 諧波電流含有率測量誤差：≤0.2％
• 三相電壓不平衡度誤差： ≤0.2％

• 工作溫度：－10℃~ +40℃

• 電壓、電流輸入端對機殼的絕緣電阻≥100M?。
• 工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

• 標準電能脈沖常數：
• 鉗型互感器常數（FL）：

  5A	25A	100A	500A
  10000 r/WK·h	2000 r/WK·h	500 r/WK·h	100 r/WK·h

• 重量：2kg
• 體積：25cm×16cm×6cm

注：GDW-3000B 三相多功能用電檢查儀精度為0.1級
