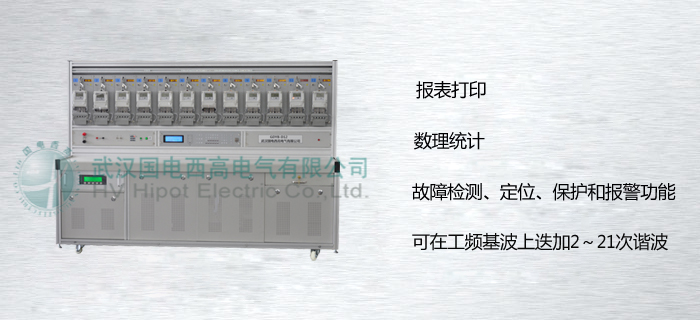

GDYB-D12 單相多功能電能表校驗裝置

產品介紹

GDYB系列單相電能表檢驗裝置，是根據國家有關標準和規程的要求而精心研制開發的第二代電子程控式單相電能表檢驗裝置。適用于0.1級及以下各種單相電能表的檢驗,它以簡潔美觀的外形、精致的工藝、完備的功能和優異的性能，定會受到您的青睞。

產品特點

設計合理，造型美觀。裝置掛表架和臺體框架全部采用專用鋁合金材料制作，臺面板由防火防熱纖維材料構成，整個裝置色彩柔和、比例協調、結構牢靠。工藝考究、外形漂亮耐看。
專用鍵盤操作和PC機操作并存，使用方便。本裝置配以鍵盤，鍵盤自帶液晶顯示屏，裝置的工作狀態一目了然．操作輕松自如。PC機控制軟件層次分明，界面美觀，使用靈活方便。
自動化程度高。在檢定電能表時只要人工參與掛表，調整好光電采樣器，并正確設計好表的參數后，所有檢定項目（包括預熱、潛動試驗、起動試驗、標準偏差的測定、基本誤差的測定）由PC機自動控制，一次完成。校表程序可按照國家規程，也可由用戶自定義。
光電采樣器可實現三維調節，既可采樣回轉式電能表的轉盤信號．也可接收電子式電能表的頻閃信號。
誤差處理系統能接收光電采樣器信號、安裝式電子表的輸出脈沖和標準電能表的高頻脈沖信號等。
相同類型（額定電壓、標定電流相同），不同常數的電能表可同時校驗（限二種常數）。
可自動對回轉式電能表轉盤的黑標進行定位，方便做潛（起）動試驗。
可在工頻基波上迭加2～21次諧波，諧波的幅值和相位可隨要求設定。還可對輸出量進行諧波分析并繪制波形。
裝置穩定度高，可靠性好，輸出功率大。電壓（電流）回路可帶任意性質的負載。
裝置具有完善的故障檢測、定位、保護和報警功能，以免人為的接線或操作錯誤而損壞裝置。
PC管理軟件還具備了功能完善的報表打印、數理統計和資產維護等功能。

技術參數

裝置準確度等級	0.1 級、 0.05級
輸出電壓	220V
	調節幅度	0～120％連續可調
	調節細度	優于0.01％
輸出電流	0.1A、0.25A、0.5A、1A、2.5A、5A、10A、20A、50A、100A
	調節幅度	0～120％連續可調
	調節細度	優于0.01％
輸出功率	電壓回路	GDYB-D12 300VA
		GDYB-D24 600VA
	電流回路	GDYB-D12 500VA
		GDYB-D24 1000VA
輸出電壓、電流、功率穩定度	≤0.02％/120S PF＝1（0.05級裝置）
	≤0.05％/120S PF＝1（0.1級裝置）
輸出電壓、電流波形失真度	≤0.5％
頻率范圍	45Hz～65Hz
	調節細度	0.01Hz
移相范圍	-180.0 o ～180.0 o
	調節細度	0.01 o
指示儀表等級	電壓土0.2%	電流表土0.5%
	相位表準確度為土0.5 o
	頻率表準確度為土0.1Hz
掛表數量	12塊、 24塊
供電電源	AC 220V士10％～50Hz
最大功耗	GDYB-12 800 VA
	GDYB-24 1500 VA
工作環境	溫度20℃土5℃	相對濕度≤85％
外形尺寸和重量	GDYB-D12: 2000mm 720 mm1550 mm	280kg
	GDYB-D24: 2380mm 710 mm1900 mm	350kg
